【不銹鋼安全閥】不銹鋼安全閥批發、不銹鋼安全......
“【不銹鋼安全閥】不銹鋼安全閥批發、不銹鋼安全......”參數說明
| 工作溫度： | 低溫 | 壓力調節： | 可調 |
| 作用原理： | 直接作用式 | 介質排放方式： | 全封閉式 |
| 整體結構及加載機構： | 彈簧式 |
“【不銹鋼安全閥】不銹鋼安全閥批發、不銹鋼安全......”詳細介紹

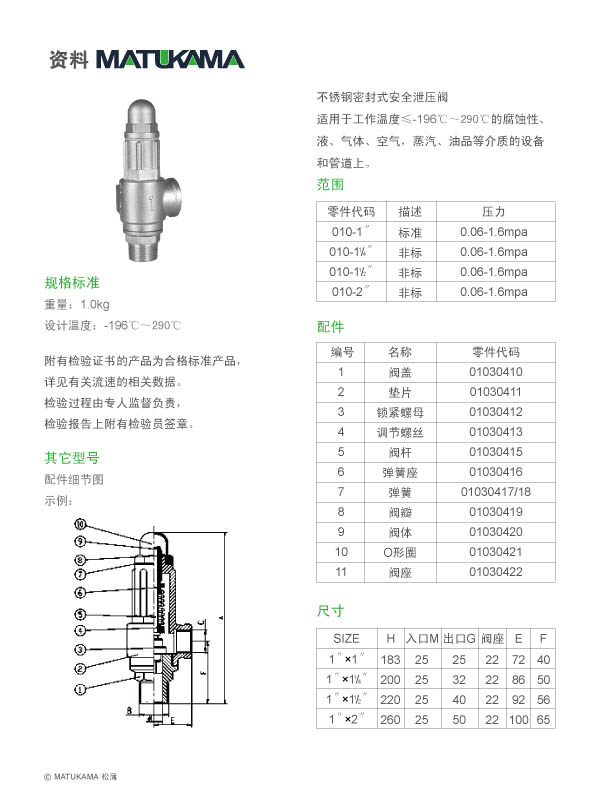

不銹鋼安全閥A21W-16P/R型適用在工作溫度《250度的設定壓力在25公斤內腐蝕性介質的設備和管路上。絲扣連接，外觀精良。
“【不銹鋼安全閥】不銹鋼安全閥批發、不銹鋼安全......”其他說明
?
| No./ Parts | W/O Lever | ?A21W-16P | A21W-16P |
| With Lever | ?A221W-16P | A221W-16P | |
| ? | Type : | METAL TO METAL | ?PTFE |
| 1 | Cap | ? SS304 | ?SS304 |
| 2 | Valve spindle (Stem) |
? FORGE SS304 | ?FORGE SS304 |
| 3 | Adjusting screw | ? SS304 | ? SS304 |
| 4 | Stop Nut | ? SS304 | ? SS304 |
| 5 | Valve Body | ? CF8M | ? CF8M |
| 6 | Spring | ? 50CrVA | ? 50CrVA |
| 7 | Spring Shoe | ? SS304 | ? SS304 |
| 8 | Valve Disc | ? FORGE SS304 | ? FORGE SS304 |
| 9 | Valve Seal | ? -- | ? PTFE |
| 10 | Valve Seat | ? CF8M | ? CF8M |
| 11 | Lever (Type: B29) | ? STEEL | ? STEEL |
| Nominal Diameter |
Valve Seat Diameter D |
Lift ?l |
Effective Area mm 2 | L2 F |
L1 E |
Fitting Screw | Closed Type | Lever Type | |||||
| 2.22Dl | πD?l | 0.785D 2 | Inlet d1 | Outlet d2 | Amm | Weight | A1mm | Weight | |||||
| 12 | 12 | 0.52 | 13.32 | 18.84 | 113.0 | 29 | 50 | PT 1/2 | PF 1/2 | 138 | 0.52 | 161 | 0.59 |
| 19 | 19 | 0.76 | 32.05 | 45.36 | 283.3 | 36 | 58 | PT 3/4 | PF 3/4 | 150 | 0.66 | 172 | 0.74 |
| 25 | 25 | 1.00 | 55.50 | 78.53 | 490.6 | 40 | 70 | PT 1 | PF 1 | 180 | 1.09 | 202 | 1.19 |
| 32 | 32 | 1.28 | 90.93 | 128.67 | 803.8 | 50 | 82 | PT 1.1/4 | PF 1.1/4 | 206 | 1.90 | 222 | 1.94 |
| 38 | 38 | 1.52 | 128.22 | 181.45 | 1133.5 | 54 | 93 | PT 1.1/2 | PF 1.1/2 | 231 | 2.35 | 246 | 2.39 |
| 50 | 50 | 2.00 | 222.00 | 314.15 | 1962.5 | 67 | 102 | PT 2 | PF 2 | 265 | 3.85 | 282 | 4.11 |
編輯：寧波宜琛貿易有限公司 時間：2018/05/11
